根據現場工藝及空間位置，根據流體力學和空氣動力學的基本原理，結合氣固兩相流理論和顆粒學相關學科知識，根據當?shù)貧庀髼l件和工藝設計，以及物料特點，在系統輸送量設計上充分考慮波動因素，即使所提供的上所述極端產量和其他波動情況下也能都安全穩定的輸送，達到設計產量，確保系統正常運行。采用正壓稀相輸送系統，系統主要由正壓物料輸送專用羅茨風機和鎖氣耐磨旋轉閥組成。

系統的特點：

1、輸送方式在輸送管道中采用密閉輸送，保證雜質不能混入物料中；

2、輸送相對穩定并且物料不會散落造成環境污染及浪費。

3、管道容易布置，關鍵部件較少，占地面積較小；運轉部件少，維修量小并且方便。

4、本系統采用專用羅茨鼓風機作為氣源設備，提供穩定的風量，保證正常的輸送壓力；投資少，維修率低，運行可靠。

5、來料倉下方采用高性能一體化耐磨旋轉卸料器作為卸料裝置，定量給料和鎖風。間隙小，漏氣量低， 降低返風影響物料的下落和產量的波動。

客戶現場工藝說明：

輸送物料名稱：粉料

堆積密度：0.8t/m3

計劃輸送產量：5t/h

輸送管線設計：壓送水平距離20m，垂直高度13m

設計系統構成：一臺正壓羅茨鼓風機，一臺旋轉供料器。

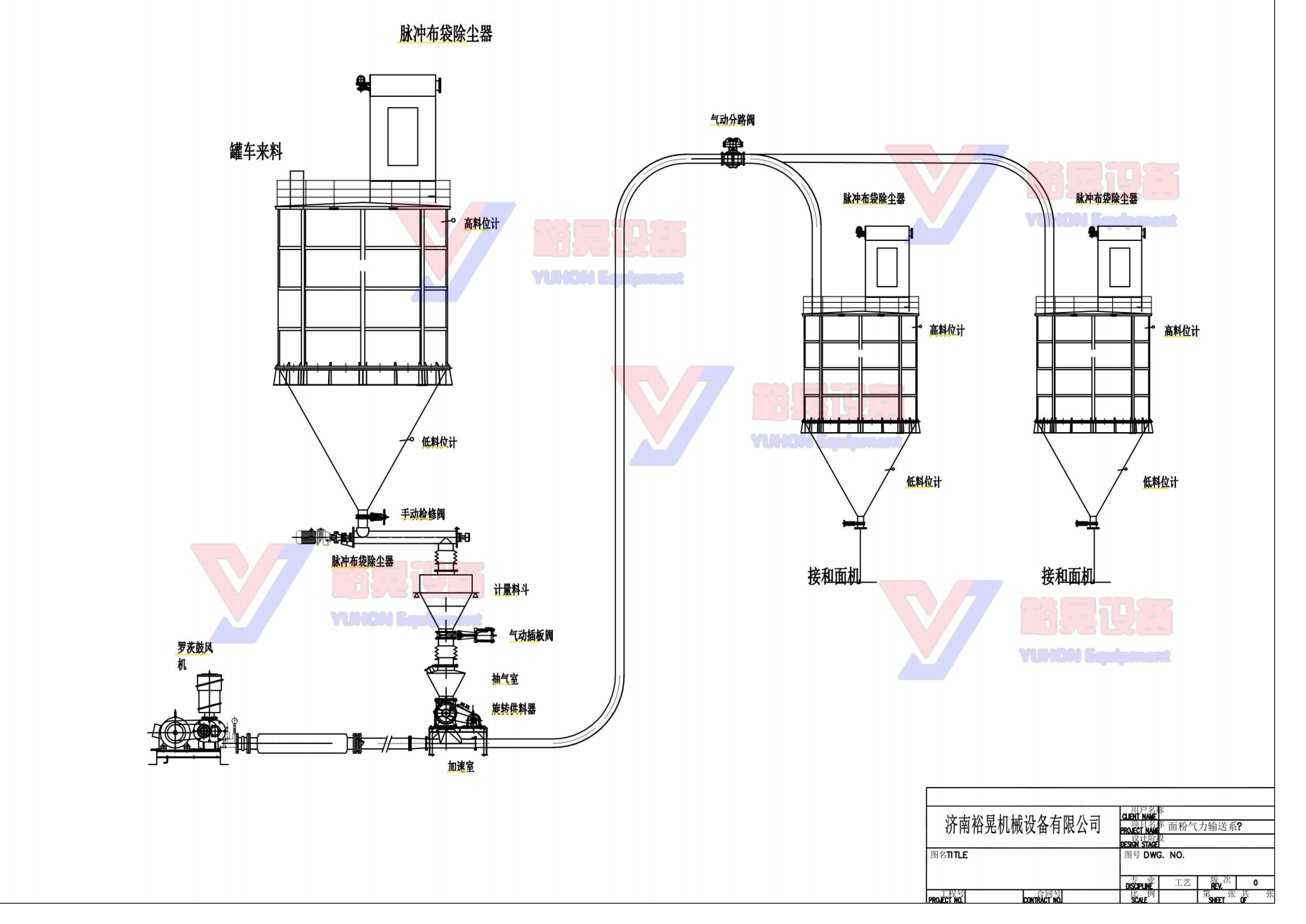

工藝流程說明：客戶布袋除塵器下方集料，集料口下設置螺旋給料機，物料通過螺旋給料機進入我公司設備旋轉供料器，旋轉供料器定時定量勻速下料到配帶加速室內，羅茨風機作為輸送氣源，通過管道連接加速室，直至輸送到末端料倉，末端料倉上方預留管道連接除塵器做循環料氣分離。
